Ne capitulez pas ! on récapitule tout :

Pour finir, il ne reste plus qu'à faire le lien avec la conduction vue dans la première partie de ces articles consacrés aux échanges thermiques. Souvenez-vous, le trajet de la puissance thermique part de la surface du cpu, passe par la base du dispositif de refroidissement au travers de l'interface entre les deux avec la résistance d'interface correspondante Ri, pour arriver à la surface supérieur de la base avec aussi les résistances correspondantes, celle de conduction pure Rc et celle de surface Rs.
Rcd
, la somme de toute ces résistances, contribue aux effets de la conduction thermique jusqu'ici :

Ensuite la puissance thermique est absorbée par le fluide, avec la résistance Rcv . Elle s'ajoute encore à la résistance Rcd pour finalement donner la résistance totale R entre le cpu et le fluide. Cette résistance totale est définie par :

Tcpu est la température du processeur, Tf celle du fluide ( généralement la température à l'entrée du dispositif à refroidir ) et P la puissance thermique. On peut aussi écrire la température du cpu :

Je rappelle l'importance de la résistance thermique, c'est le seul paramètre qui permette de mesurer les performances d'un système de refroidissement et ceci indépendemment de la puissance thermique ( donc indépendemment du cpu, pourvu qu'il ait la même surface ) et de la température du fluide à l'entrée ( donc indépendemment de ce qu'il y a entre l'entrée et la sortie du dispositif de refroidissement ).
Cette résistance thermique serait quasiment identique si on change de cpu ou de température d'entrée. Mais notez qu'un même système de refroidissement monté sur un cpu ayant une surface différente n'aura pas la même résistance R. Ceci est due aux résistances de surface et de contact, et en général sur un plus gros cpu, R est plus petite.

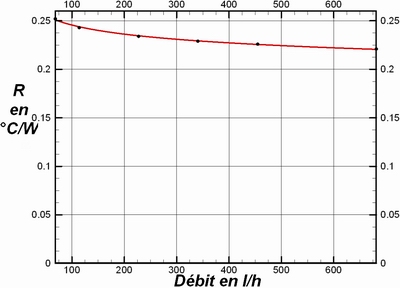

Le graphique suivant montre le type de courbe de la résistance thermique R que l'on peut obtenir pour un waterblock Innovacool Rev. 3 ( merci à Bill Adams ) :



Connaître la résistance thermique d'un système de refroidissement c'est bien joli, mais ça ne suffit pas pour savoir ce qu'il vaut vraiment ...
